86mm行星减速步进电机

2014年11月29日 下午11:47

产品参数

减速机:

技术参数 1级 2级
减速比 5,10 15,20,25,30,40,50,100
长度 mm 53 70
额定负载 Nm 50 70
最大负载 Nm 70 100
效率 % 95 90
回差 arcmin ≤15 ≤25
重量 Kg 1.0 1.3
储存温度 -30-60
储存湿度 % 80
使用环境温度 -10-90
额定输入转速 rpm 3000
最大输入转速 rpm 5000
防护等级 IP 65
润滑 油脂(终身润滑)
噪音 dB ≤45
寿命 h >8000

电机:

型号 步距角
(°)
保持转矩
(NM)
额定电流
(A)
相电感
(mH)
相电阻
(Ω)
转子惯量
(g·cm2)
定位转矩
(Kg·cm)
电机重量
(Kg)
机身长度
(mm)
轴径
(mm)
86HB35 1.8 3.5 2.8 3.9 1.4 800 0.8 2 65 Φ 9.5
86HB45 1.8 4.5 4.5 3.5 0.8 1400 1.3 2.3 80 Φ12.7或14
86HB60 1.8 6 5 4.9 0.52 2300 1.3 3.25 101 Φ12.7或14
86HB85 1.8 8.5 5 5.2 0.95 2800 2.5 3.8 118 Φ12.7或14
86HB120 1.8 12 5 8.7 1.4 4000 3.8 5.4 156 Φ15.875或14

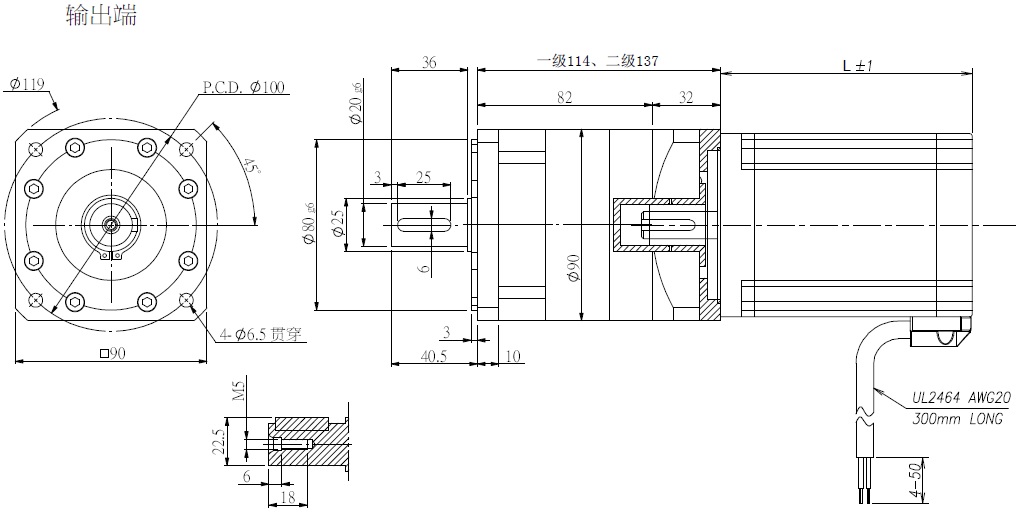

外形尺寸

86HB85-UI90-size

接线说明

US872H-WIRING
