UB509,400W48V10A直流无刷驱动器,有霍尔/无霍尔,RS485通讯

2015年7月1日 下午3:54

undefined

特点概述

UB509无刷驱动器为闭环速度型控制器,采用最近型IGBT和MOS功率器,利用直流无刷电机的霍尔信号进行倍频后进行闭环速度控制,控制环节有PID速度调节器,系统控制稳定可靠,尤其是在低速下总能达到最大转矩,速度控制范围150~50000rpm。
◆PID速度、电流双环调节器

◆有霍尔与无霍尔模式可选(出厂默认有霍尔模式)
◆20KHZ 斩波频率
◆电气刹车功能,使电机反应迅速
◆过载倍数大于2,在低速下转矩总能达到最大
◆具有过压、欠压、过流、霍尔信号非法等故障报警功能

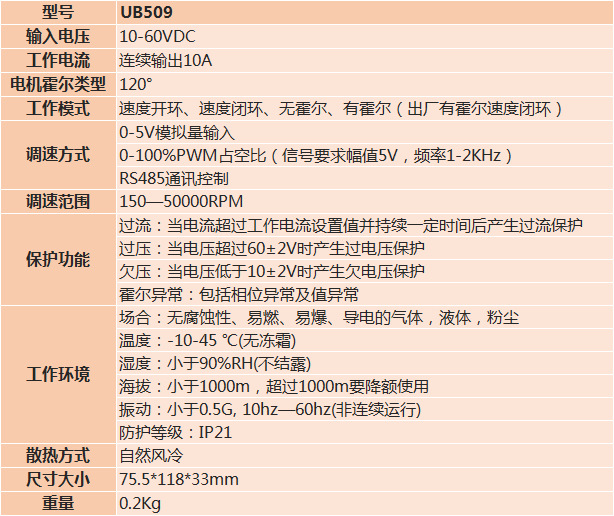

技术参数

undefined

接线说明

UB509-WIRING
undefined

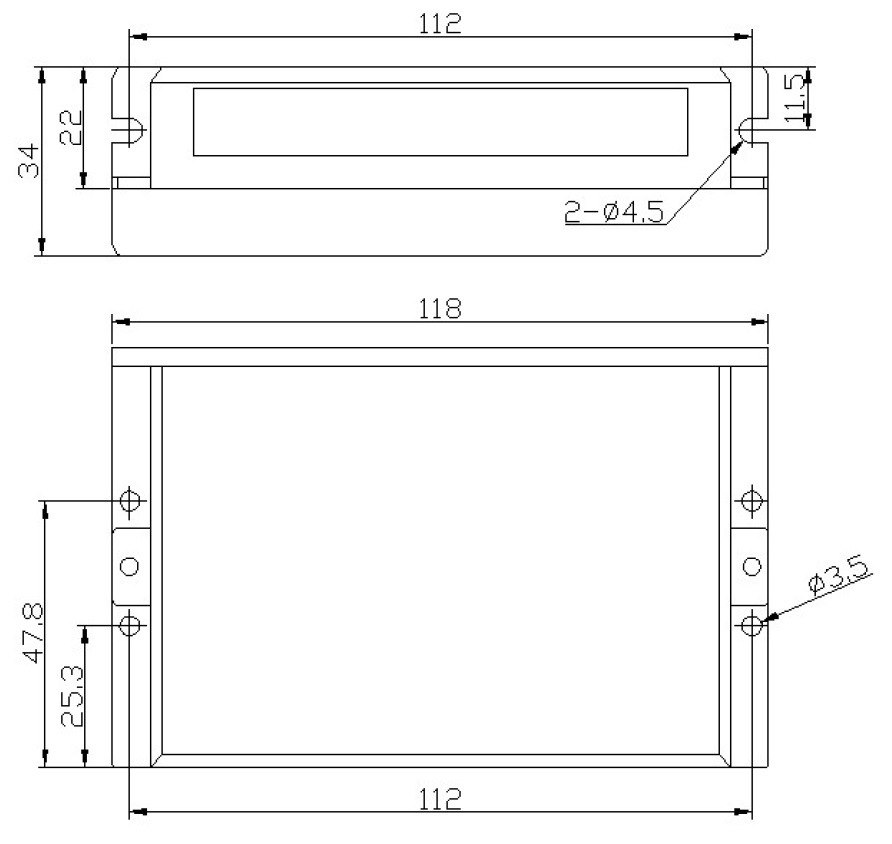

外形尺寸

UB509-SIZE

报警说明

驱动器内部出现过压或过流等故障时,驱动器进入保护状态,驱动器会自动停止工作,电机停止,驱动器上的红灯为闪烁,闪烁次数对应不同的故障现象,只要将使能端重新复位(即EN与GND断开)或是断电,驱动器才能解除报警。发生此故障请检查电机接线或排除负载。undefined

通讯模式

通讯模式采用标准Modbus协议,符合国家标准 GB/T 19582.1—2008。使用基于RS485双线制串行链路通讯,物理接口采用常规3针接线端口(A+,GND,B-),串行连接非常方便。 如驱动器控制需要采用通讯模式,直接通过RS485连接上位机,缺省模式是外部模拟调速方式,改成通讯方式控制,通过RS485通讯指令来修改。具体通讯指令及示例例程请通过销售工程师索取。

注意事项

本产品属于专业电器设备,应由专业技术人员进行安装、调试、操作和维护。不正确的使用将导致触电、火灾、爆炸等危险;
本产品为直流电源供电,请确认电源正负极正确后上电;
请勿带电插拔连接线缆,且通电中不允许有线缆短接,否则将导致产品损坏;
电机运行中如需改变方向,必须先减速致电机停止后,再换向;
驱动器非密封,注意不要掉入金属屑等导电性异物,储存和使用时请注意防潮防尘;
驱动器为功率设备,尽量保持工作环境的散热通风。

说明书下载:UB509 UB509通讯指令(举例)2019
